PON的网络结构

2022-01-17 14:40:59

次

一、PON网络系统结构

典型的 PON 系统由 OLT、ONU 和 ODN 组成。 OLT位于中央机房，可以是L2交换机，也可以是L3路由器。在下行方向，它为无源光网络提供光纤接口。在上行方向，OLT提供GE。在EPON的综合网管中，实现网管五项功能的主控中心是0LT。例如，您可以在OLT中定义用户带宽参数来控制用户服务质量，创建访问控制列表来实现网络安全控制，或者读取MIB库来获取系统状态和用户状态信息，您还可以通过以下方式提供有效用户所以。隔离。

ODN是无源光纤分路器，是连接OLT和ONU的无源设备。它的作用是分发下行数据和集中上行数据。无源分光器的部署非常灵活。被动操作使其能够适应几乎任何环境。

一般情况下，ODN 的拆分率为 8、16、32、64，可以进行多级连接。 ONU位于远程接入侧，PON中的ONU主要使用以太网协议。低成本以太网第 2 层交换以及第 3 层路由功能也在中带宽和高带宽 ONU 中实现。这种类型的 ONU 可以堆叠起来，为多个最终用户提供高共享带宽。以太网协议的使用消除了在通信过程中进行协议转换的需要，并且允许ONU透明地传输用户数据。从OLT到ONU的高速数据传输是可能的。

这样就可以彻底解决网络视频监控中的访问带宽瓶颈和传输距离限制。已开始支持OLT和ONU设备和安防监控PON解决方案，具体取决于网络监控的特点。

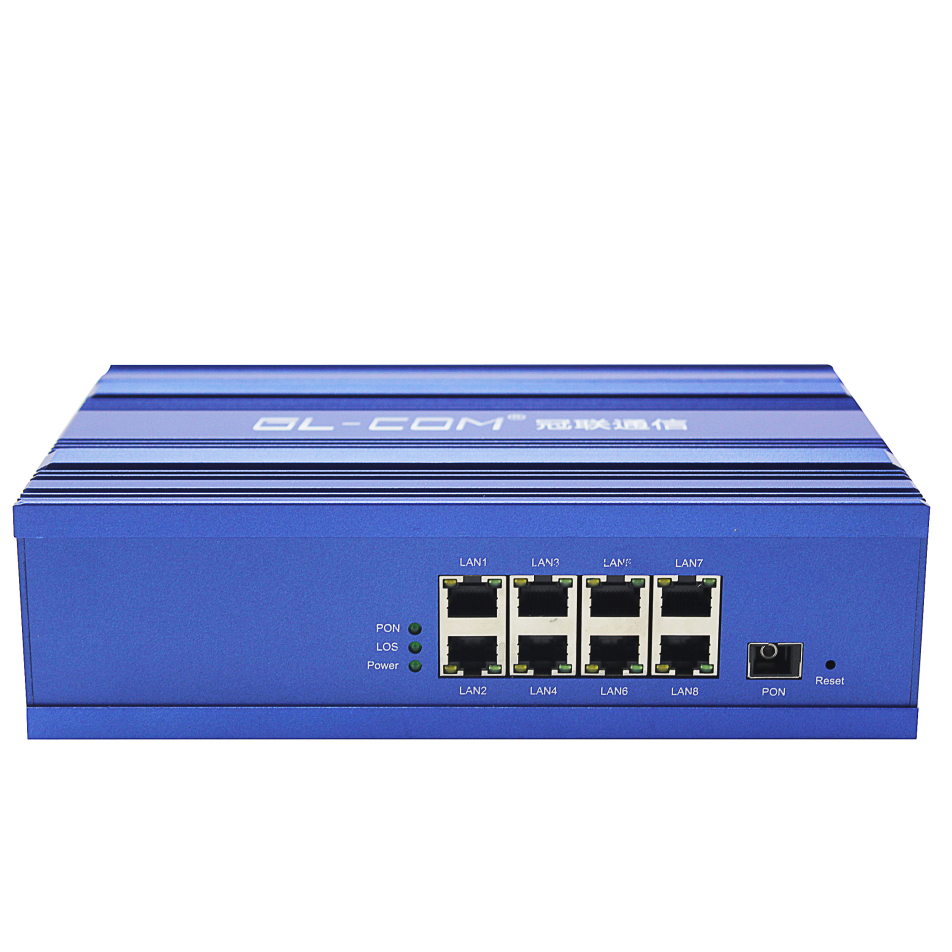

光网络单元
