EPON网络介绍

EPON网络介绍

EPON（以太网无源光网络）是一种基于高速以太网平台和TDM时分MAC（媒体访问控制）媒体接入的点对多点无源光纤传输方式的新型光纤接入网络技术。正在做。控制方法。 , 提供各种综合服务的宽带接入技术。所谓“无源”是指ODN不包含有源电子器件或电源，由光分路器（splitters）等无源器件组成。物理层采用PON技术，链路层采用以太网协议，采用PON的拓扑结构实现对以太网的接入。因此，它结合了 PON 技术和以太网技术的优点。低成本、高带宽、可扩展性强、业务重组灵活快速、兼容现有以太网、易于管理等。

EPON 可以实现语音、数据、视频和移动服务的集成。 EPON系统主要由OLT（光线路终端）、ONU（光网络单元）、ONT（光网络终端）和ODN（光网络单元）组成。

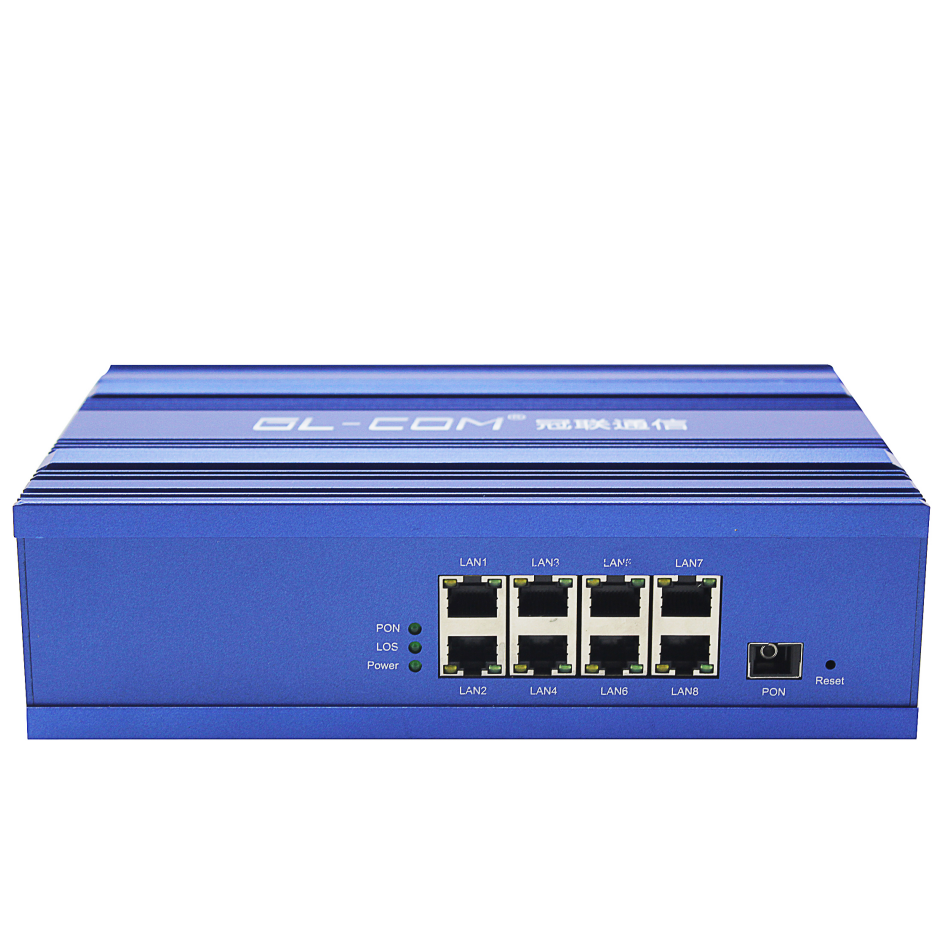

有源网络设备包括中心局机架设备（OLT）和光网络单元（ONU）。光网络单元 (ONU) 为用户提供数据、视频、电话网络和 PON 之间的接口。 ONU的原始功能是接收光路信号，并将其转换为用户需要的格式（以太网、IP广播、电话、T1/E1等）。 OLT设备通过光纤连接到IP核心网络。通过引入覆盖20公里的光接入网，OLT可以从光接入网建设初期升级为传统的城域汇聚节点，简化和节省接入网汇聚层的网络结构。活力。终端办事处的数量。此外，光接入网的大容量、高接入带宽、高可靠性、多业务QoS等级支持等特性特点，使接入网向集成化、集成化、高效承载平台演进。

2.2. EPON网络基本原理

EPON系统采用WDM技术实现单纤双向传输，使用上行1310nm和下行1490nm波长传输数据和音频，使用1550nm波长传输CATV业务。 OLT位于中心局的边缘，用于分配和控制通道连接，具有实时监控、管理和维护能力。 ONU位于用户侧，OLT和ONU通过无源光分配网络以1：16/1：32的方式连接。

可以使用两种复用技术来分离同一光纤上多个用户的往返信号：

1）下行数据流采用广播技术。在EPON中，从OLT到多个ONU的下行数据传输过程是通过数据广播传输的。数据以可变长度数据包的形式从OLT向下游广播到多个ONU。每个信息包都有一个 EPON 头，用于标识信息包是发送到 ONU-1、ONU-2 还是 ONU-3。也可以识别为对所有ONU或特定ONU组的广播包（组播包）。当数据到达ONU时，ONU接收并识别地址匹配发送的信息包，并丢弃发送给其他ONU的信息包。在 ONU 注册为活动后分配一个LLID。当OLT 接收到数据时，它会比较LLID 注册列表。 ONU接收数据时，只接收与其LLID匹配的帧或广播帧。

2）上行数据流采用TDMA技术。 OLT 在接收数据之前会比较 LLID 注册列表。每个ONU在局端设备OLT统一分配的时隙内发送一个数据帧。分配的时隙补偿各个ONU之间的距离差，避开各个ONU。之间的碰撞。

3.3. EPON网络组网的发展与应用

随着目前FTTB网络的大规模部署以及运营商对网络融合的推动，采用EPON接入技术的网络也开始大规模商用。在新的蜂窝网络部署计划中，建设EPON网络将提供对蜂窝数据和语音服务的全面接入。了解现有运营网络的结构和演进，掌握硬件，熟悉现有网络设备的软件调试，以及网络协议和服务。实施等根据网络光网络单元的位置，一般有三种组网方式。

（1）OLT位于中心机房（交换机房、数据机房等），覆盖面广，操作管理方便，适用于初始用户少、集中管理的场景。

(2)远程中央机房覆盖面积适中，操作管理方便，容量和资源兼顾。

（3）室外机房和小区机房的特点是节省光纤，但管理维护困难，覆盖范围比较窄，需要解决供电问题，一般不推荐.

OLT位置的选择主要取决于实际应用场景。一般情况下，建议将OLT放置在中央机房，便于维护和管理，节约成本，更便于资源共享。在建立网络的过程中，光纤传输线路的选择必须考虑到光纤衰减的影响。在设计网络结构时，需要保证光功率在正常的收发范围内。

在确定EPON网络中OLT和ONU网络结构后，首先要考虑网络线路设计，在光纤网络设计中首先要考虑光纤衰减设计要求。对于EPON项目，本项目的ODN传输损耗可以根据以下光接入网常用的工程数据进行估算。

项目推荐ODN损耗10-26db（一般为22db），单模光纤损耗0.34dB/km以下，光纤跳线和尾纤插入损耗0.1-0.3db，法兰插入损耗0.4以下。 db；1：2分路器插入损耗为3db，1：4分路器插入损耗为6db，1：8分路器插入损耗为9db，1：16分路器插入损耗为12db，1：32分路器消耗为15db。

OLT 光功率。接收为 -1 至 -24db (1310nm)，传输为 +2 至 -3db (1490nm)。

ONU光功率。接收范围为 -3 至 -24 (1490nm)，传输范围为 -1 至 +4 (1310nm)。

对于OLT和ONU设备的正常收发光功率，实际工程设计应保证网络的光功率衰减值在相应设备的收发光功率范围内。

按照ONU（Optical Network Unit）部署原则，EPON网络建设模式可以分为三种：光纤到户（FTTH）、光纤到楼（FTTB）和光纤到节点（FTTN）。
